Kuidas saab laevaõhuseade pakkuda usaldusväärset HVAC-jõudlust kõige nõudlikumates laevakeskkondades

Marine Ahusüsteemid on olulised stabiilse temperatuuri, niiskuse, ventilatsiooni ja õhukvaliteedi säilitamiseks laevadel ja avamererajatistes. Hiina laevade HVAC-seadmete tootjanaHISURPtöötab välja kohandatud Marine AHU lahendusi, millel on merekvaliteediga korrosioonikaitse, vibratsioonikindlus, paindlik paigaldus ja intelligentne juhtimine nõudlike merekeskkondade jaoks.

Mere õhukäitlusseade peab töötama tingimustes, mis on oluliselt keerulisemad kui tavalistes ärihoonetes. Soolapihustus, kõrge õhuniiskus, vibratsioon, anuma liikumine, piiratud paigaldusruum ja pidevalt muutuvad töötingimused seavad HVAC-seadmetele lisanõudeid.

HISURPi Marine AHU on loodud nende nõuete järgi. Süsteem võib toetada jahutatud vee, otsepaisumise (DX) ja soojustagastusega konfiguratsioone, hõlmates vibratsiooniisolatsiooni, merekvaliteediga korrosioonikaitset, intelligentset juhtimist ja paindlikke paigaldusvõimalusi. Olenevalt konfiguratsioonist tagab süsteem õhuvoolu vahemikus 1000 kuni 50 000 m³/h, jahutusvõimsust 5 kuni 300 kW ja küttevõimsust 3 kuni 200 kW.

Sisukord

• Mis on mere AHU?
• Miks vajavad laevad spetsiaalseid õhukäitlusseadmeid?
• Millised on mereõhuseadme põhiomadused?
• Laevaõhuseadmete tehnilised andmed lühidalt
• Kus saab Marine AHU süsteeme kasutada?
• Kuidas valida mereõhuseade?
• Kuidas mõjutab Marine AHU kvaliteet pikaajalist tööd?
• Korduma kippuvad küsimused Marine AHU kohta
• Järeldus

Mis on mere AHU?

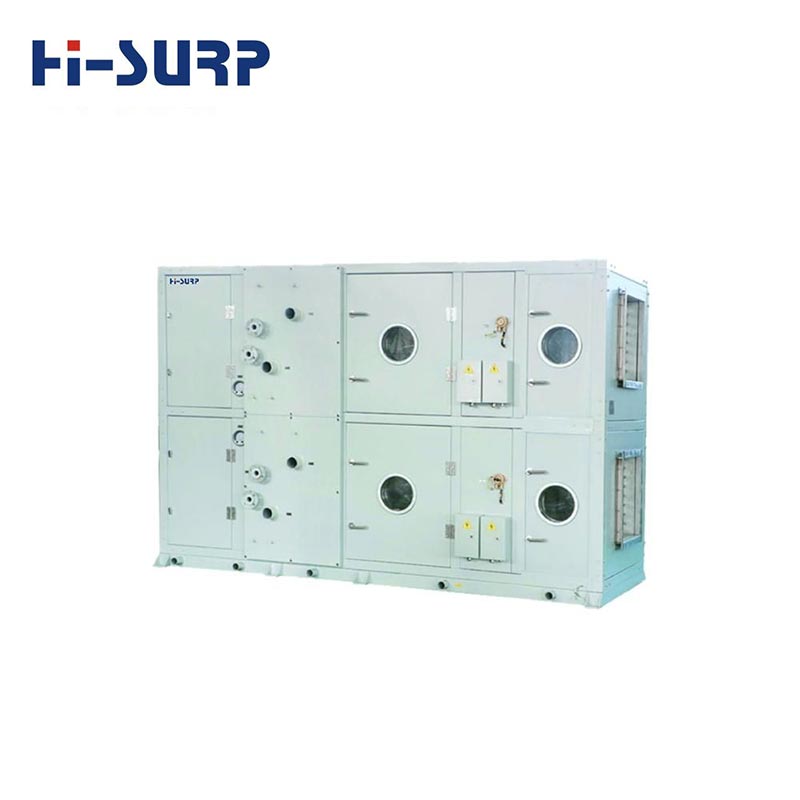

Marine AHU ehk mere õhukäitlusseade on HVAC-süsteem, mis on loodud õhu konditsioneerimiseks ja jaotamiseks laevades, avamereplatvormidel ja muudes mererajatistes. Erinevalt tavalistest kaubanduslikest AHU-dest peavad laevamudelid arvestama laeva liikumist, vibratsiooni, soolaga koormatud õhku, niiskust, piiratud seadmeruume ja rangeid töökindluse nõudeid.

Hästi läbimõeldud Marine AHU suudab integreerida jahutuse, kütte, filtreerimise, ventilatsiooni, niiskuse reguleerimise ja intelligentse jälgimise üheks õhutöötlussüsteemiks. See muudab selle sobivaks nii meeskonna mugavuse tagamiseks kui ka piirkondades, kus stabiilsed keskkonnatingimused on seadmete ja operatsioonide jaoks olulised.

Vastavalt HISURP toote spetsifikatsioonidele saab süsteemi konfigureerida jahutusvee, DX-jahutuse või soojustagastusega funktsioonidega. Soojustagastusega saab kütteallikana kasutada mootorisärgi vett, mis aitab parandada üldist energiakasutust laevadel, kus on olemas heitsoojus.

Miks vajavad laevad spetsiaalseid õhukäitlusseadmeid?

Laevade HVAC-süsteemid töötavad keskkonnas, kus tavapärased kliimaseadmed võivad kokku puutuda kiirenenud korrosiooni, mehaanilise pinge ja ebastabiilsete töötingimustega. Seetõttu võib spetsiaalselt mereteenuste jaoks loodud seadmete valimine olla süsteemi töökindluse seisukohalt kriitiline.

• Soolapihustus ja korrosioon:Mereveekeskkond võib kiirendada katmata metallosade ja soojusülekandepindade korrosiooni.
• Vibratsioon ja liikumine:Mootorid, tõukejõusüsteemid ja laeva liikumine tekitavad mehaanilisi pingeid, mida statsionaarsed HVAC-seadmed ei pruugi olla projekteeritud taluma.
• Piiratud ruum:Seadmed tuleb sageli paigaldada kompaktsetesse masinaruumidesse, tehnilistesse ruumidesse, lagedesse või kajutitesse.
• Muutlikud töötingimused:Laevad võivad liikuda erinevate kliima- ja töökeskkondade vahel, tekitades muutuvaid jahutus- ja küttenõudeid.
• Mugavusnõuded:Meeskonnakajutid, restoranid, reisijateruumid ja juhtimisruumid nõuavad usaldusväärset temperatuuri ja niiskuse juhtimist.

Nendel põhjustel tuleb mere HVAC projekteerimisel arvestada enamaga kui ainult jahutusvõimsusega. Seadmete valikut võivad mõjutada mehaaniline konstruktsioon, korrosioonikindlus, juhtseadised, paigaldusviis, filtreerimine, hooldatavus ja klassifitseerimisnõuded.

Millised on mereõhuseadme põhiomadused?

1. Mitu kütte- ja jahutusallikat

Konfigureeritava Marine AHU suur eelis on selle võime mahutada erinevaid laeva pardal olevaid energiasüsteeme. HISURPi lahendus võib toetada tsentraalset jahutatud vett, otsest paisumist ja soojustagastust. See annab laevadisaineritele suurema paindlikkuse HVAC-seadmete integreerimisel olemasolevasse või äsja projekteeritud laeva.

Sobivate mootorisoojuseallikatega varustatud laevade puhul võib soojustagastus kasutada soojendamiseks umbes 60–90°C mootorisärgi vett. Selline lähenemine võib vähendada sõltuvust täiendavast elektriküttest ja paremini ära kasutada olemasolevat pardal olevat energiat.

2. Mere-klassi korrosioonikaitse

Korrosioonikindlus on üks olulisemaid kaalutlusi laevade HVAC-seadmete puhul. HISURP määrab kindlaks mereklassi C5-M korrosioonikaitse ja pakub valitud konfiguratsioonide jaoks roostevabast terasest konstruktsiooni. Põhikomponendid võivad kasutada ka 316L roostevaba terast, samas kui soojusvahetid võivad olenevalt kasutusnõuetest olla konfigureeritud vase-nikli või titaanisulamiga.

Toote spetsifikatsioonis on loetletud ka soolapihustustesti kestus vähemalt 1000 tundi, mis on oluline viide agressiivsele merekeskkonnale vastupidavuse hindamisel.

3. Vibratsiooni- ja õõtsumisvastane disain

Laevaseadmed puutuvad kokku vibratsiooni, veeremise, kaldenurga ja muude dünaamiliste tingimustega. Marine AHU saab kasutada vibratsiooni neelavat alust ja paindlikke ühendusi, et vähendada mehaanilise vibratsiooni ülekandumist läbi HVAC-paigaldise.

Loetletud spetsifikatsioonid hõlmavad kohanemisvõimet ligikaudu 15° kreeni ja 5° kaldega, olenevalt valitud konfiguratsioonist ja kasutusnõuetest. See disainilahendus aitab süsteemil funktsionaalsena püsida, kui anum ei ole täiesti tasane.

4. Intelligentne temperatuuri ja niiskuse juhtimine

Marine AHU juhtimissüsteeme saab Modbus RTU või RS485 side kaudu ühendada laiemate laevahaldussüsteemidega. HISURP määrab mikroprotsessori kontrolleri või PLC puutetundliku ekraaniga, mis võimaldab operaatoritel tööparameetreid tõhusalt jälgida ja reguleerida.

Temperatuuri reguleerimise täpsus on ±0,5 °C, niiskuse täpsus võib ulatuda ±5% -ni. Valikulised EC-ventilaatorid võivad samuti parandada energiatõhusust, kusjuures tootja märgib, et sõltuvalt töötingimustest ja konfiguratsioonist võib energiasäästu olla rohkem kui 30%.

5. Kompaktne ja paindlik paigaldus

Laevade pardal on ruumi sageli kõrgetasemeline. Modulaarne Marine AHU võib seega pakkuda olulisi paigalduseeliseid. HISURP pakub horisontaalseid, vertikaalseid ja lakke paigaldatavaid paigaldusvõimalusi, võimaldades seadmete konfiguratsiooni kohandada erinevate kabiinide ja masinaruumide paigutustega.

Juurdepääsuuksed, puhastatavad filtrid ja rikete enesediagnostika aitavad samuti lihtsustada rutiinset hooldust ja tõrkeotsingut.

Laevaõhuseadmete tehnilised andmed lühidalt

Järgmine tabel võtab kokku HISURP Marine AHU jaoks avaldatud peamised tehnilised parameetrid. Tegelikud spetsifikatsioonid tuleks kinnitada vastavalt anuma konstruktsioonile, töötingimustele, klassifitseerimisnõuetele ja kohandatud konfiguratsioonile.

Kus saab Marine AHU süsteeme kasutada?

Marine AHU mitmekülgsus võimaldab teenindada erinevaid ruume laevadel ja avamererajatistes. Selle konfiguratsiooni saab kohandada vastavalt õhuvoolu nõuetele, soojuskoormusele, saadaolevatele energiaallikatele, paigaldusruumile ja keskkonnatingimustele.

• Ookeani kaubalaevad:Meeskonna majutus, söögikohad, puhkeruumid ja reisijatega seotud rajatised.
• Konteinerlaevad ja naftatankerid:Eluruumid ja valitud tööpiirkonnad, mis nõuavad kontrollitud sisetingimusi.
• Kruiisilaevad ja parvlaevad:Reisijatekabiinid, avalikud ruumid, restoranid ja muud mugavuse seisukohast olulised ruumid.
• Jahid:Esmaklassilised majutusruumid, kus temperatuur, niiskus, müra ja välimus on olulised.
• Avamereplatvormid:Eluruumid, juhtimisruumid ja tegevusalad.
• Ehituslaevad:Puksiirid, süvendajad, torupaigalduslaevad ja sarnased erilaevad.
• Mereväe- ja abilaevad:Kajutite ja eluruumide HVAC-rakendused, kus on vaja tugevat merekonstruktsiooni.

Laiemate mere HVAC-nõuete puhul saavad ostjad hinnata ka seotud lahendusi, näiteksmere kliimaseadmed, õhkjahutusega mereüksused ja vesijahutusega mere kliimaseadmed.

Kuidas valida mereõhuseade?

Õige Marine AHU valimine nõuab süsteemitaseme hindamist, mitte lihtsalt jahutusvõimsuse või ostuhinna võrdlemist. Hankemeeskonnad peaksid andma tootjale piisavalt teavet projekti kohta, et tagada valitud konfiguratsiooni tehniliselt sobivus.

1. Määrake vajalik õhuvool:Arvutage iga ruumi ventilatsiooni- ja konditsioneerimisnõuded.
2. Arvutage jahutus- ja küttekoormused:Võtke arvesse inimesi, seadmeid, valgustust, välistemperatuuri, isolatsiooni ja töötingimusi.
3. Tehke kindlaks saadaolev energiaallikas:Tehke kindlaks, kas eelistatakse jahutatud vett, DX-i, kuuma vett, mootorisärgi vett või elektrikütet.
4. Hinnake kokkupuudet merega:Määrake soolapihustuse, niiskuse, korrosiooni, vibratsiooni ja anuma liikumise nõuded.
5. Kinnitage installipiirangud:Kontrollige mõõtmeid, kaalu, juurdepääsu teenindusele, kanaliühendusi ja paigaldussuunda.
6. Täpsustage filtreerimisnõuded:Valige eelfiltri, keskmise filtri või HEPA konfiguratsioonid vastavalt siseõhu kvaliteedinõuetele.
7. Kontrollige kontrolli integreerimist:Kinnitage, kas Modbus RTU, RS485, PLC või integratsioon laeva haldussüsteemiga on vajalik.
8. Kontrollige sertifitseerimisnõudeid:Kohaldatavate projektide puhul kinnitage, kas on vaja DNV, BV, ABS, CCS või LR klassifikatsiooni.

Kogenud Hiina mereõhuseadmete tootjaga töötamine võib seda protsessi lihtsustada, kuna tarnija saab ühe integreeritud lahendusena koordineerida võimsuse valikut, korpuse ehitust, korrosioonikaitset, juhtimissüsteeme ja paigaldusnõudeid.

Kuidas mõjutab Marine AHU kvaliteet pikaajalist tööd?

Laevade HVAC-seadmetele on raske juurde pääseda, kui laev töötab merel. Seetõttu võib komponendi rike tekitada rohkem ebamugavusi kui tavaline hooldus. See võib mõjutada meeskonna mugavust, reisijate kogemust, varustusruumi tingimusi või töö järjepidevust.

HISURP väidab, et selle kvaliteedikontrolli protsess hõlmab sissetuleva tooraine kontrollimist, enesekontrolli, vastastikust kontrolli ja erikontrolli tootmise ajal. Valmis seadmed võivad läbida kõrge temperatuuri, soolapihustuse, vibratsiooni, kallutamise, lekke ja elektriohutuse testimise.

Tootja loetletud testimisvõimaluste hulka kuuluvad entalpiaerinevuse labor, müra testimise ruum, soolapihustuskatsekamber, vibratsioonikatsestend ja kallutatav katsestend. Toote jälgitavust toetavad ka ainulaadsed seadmete seerianumbrid.

Hankemeeskondade jaoks on need võimalused kasulikud näitajad potentsiaalsete Marine AHU tarnijate võrdlemisel. Usaldusväärne tarnija peaks suutma arutada mitte ainult nimivõimsust, vaid ka keskkonnatestide, komponentide valimise, dokumentatsiooni, sertifitseerimise, paigaldustoe, varuosade ja müügijärgse teeninduse üle.

Korduma kippuvad küsimused Marine AHU kohta

Mis on Marine AHU peamine eesmärk?

Marine AHU konditsioneerib ja jaotab õhku merekeskkonnas. See võib pakkuda kajutite, avalike ruumide, juhtimisruumide ja muude laevaruumide jahutust, kütet, filtreerimist, ventilatsiooni ja niiskuse reguleerimist.

Mille poolest erineb Marine AHU standardsest AHU-st?

Laevamudel on kavandatud, võttes täiendavalt arvesse soolapihustust, niiskust, korrosiooni, vibratsiooni, laeva liikumist, kompaktset paigaldust ja merespetsiifilisi töönõudeid.

Kas Marine AHU saab kasutada nii jahutatud vett kui ka DX-jahutust?

Jah. HISURPi Marine AHU platvormi saab konfigureerida jahutamiseks jahutatud veega või otsepaisumisega. Sobiv lahendus sõltub laeva HVAC arhitektuurist ja saadaolevatest energiaallikatest.

Kas korrosioonikindlus on mere õhukäitlusseadmete jaoks oluline?

Jah. Merekeskkond sisaldab soola ja niiskust, mis võib korrosiooni kiirendada. Meresõidukite katted, sobivad roostevabast terasest komponendid ja korrosioonikindlad soojusvaheti materjalid võivad aidata parandada seadmete vastupidavust.

Kas Marine AHU süsteeme saab kohandada?

Jah. Õhuvoolu, jahutus- ja küttevõimsust, mõõtmeid, korpuse materjale, filtreerimist, paigaldussuunda, juhtseadiseid, sideliideseid ja sertifitseerimisnõudeid saab konfigureerida vastavalt projekti vajadustele.

Milliseid sertifikaate võib Marine AHU seadmetele nõuda?

Olenevalt laevast ja projektist võivad kohaldatavad sertifikaadid hõlmata CE, RoHS, ISO9001 ja klassifikatsiooniühingu nõudeid, nagu DNV, BV, ABS, CCS või LR. Sertifitseerimisnõuded tuleks enne hanget kinnitada.

Järeldus: miks on õige mereõhuseade strateegiline HVAC-investeering?

Marine AHU on midagi enamat kui tavaline kliimaseade. See on laeva keskkonnakontrolli oluline osa, mis peab tasakaalustama energiatõhusust, korrosioonikindlust, vibratsioonitaluvust, täpset juhtimist, kompaktset paigaldust, hooldatavust ja pikaajalist töökindlust.

Konfigureeritavate õhuvoolude ja võimsusvahemike, mitmete kütte- ja jahutusallikate, meresõidukite korrosioonikaitse, intelligentsete juhtseadmete ja valikuliste klassifitseerimissertifikaatidega pakub HISURP laevadele ja avamere rakendustele mõeldud Marine AHU lahendusi. Laevaehitajate, mere-HVAC-töövõtjate, avamere-operaatorite ja rahvusvaheliste hankemeeskondade jaoks, kes otsivad kohandatud Hiina tootjat, võib õige konfiguratsiooni valimine projekteerimisetapis oluliselt parandada süsteemi töökindlust ja elutsükli jõudlust.

Kas otsite oma laeva õhuvoolule, jahutuskoormusele, paigaldusruumile, sertifikaadile ja keskkonnanõuetele kohandatud Marine AHU-d?Võtke ühendust HISURPiga, et arutada oma projekti spetsifikatsioone, kohandamisnõudeid ja mere HVAC-lahendust.Palunvõtke meiega ühendustprofessionaalse tehnilise toe ja kohandatud hinnapakkumise saamiseks.
