Factory Direct Split Crane õhukonditsioneer

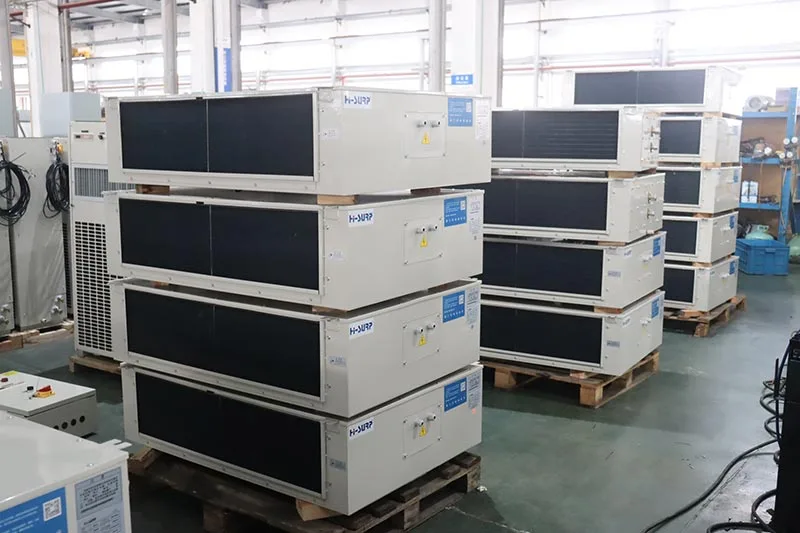

Split Crane kliimaseadmete tüübid?

HISURP jagatud kraanaga kliimaseadmeid on kolme tüüpi:

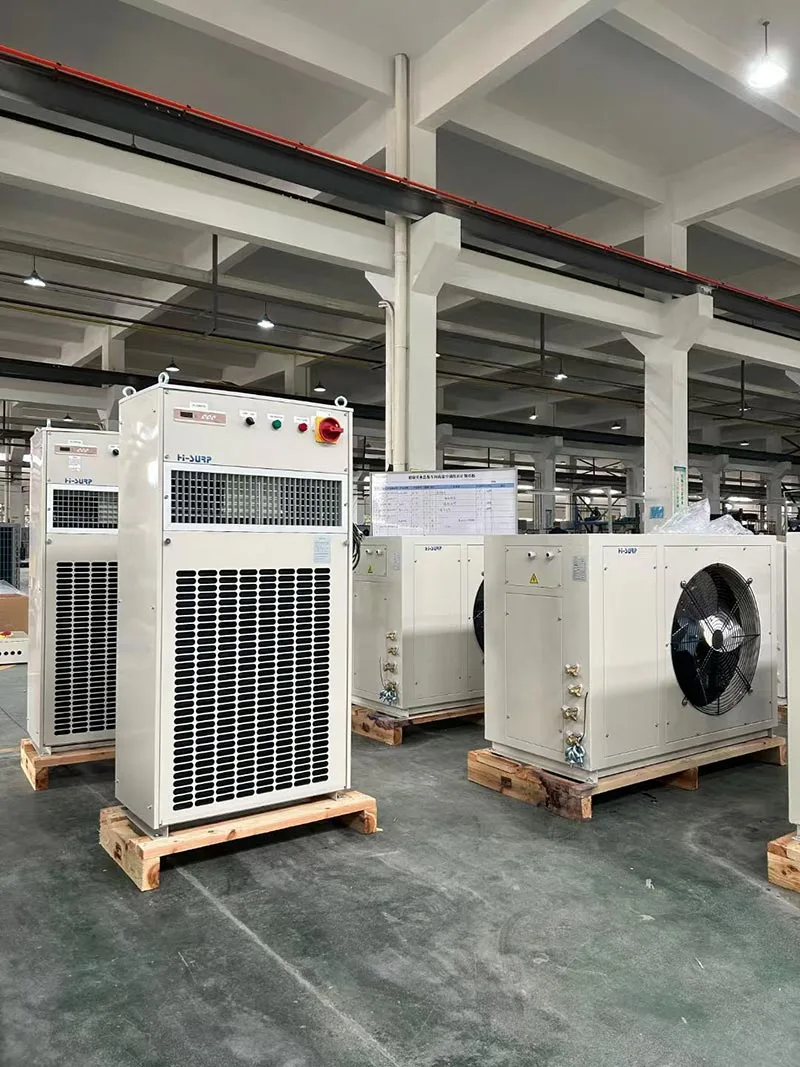

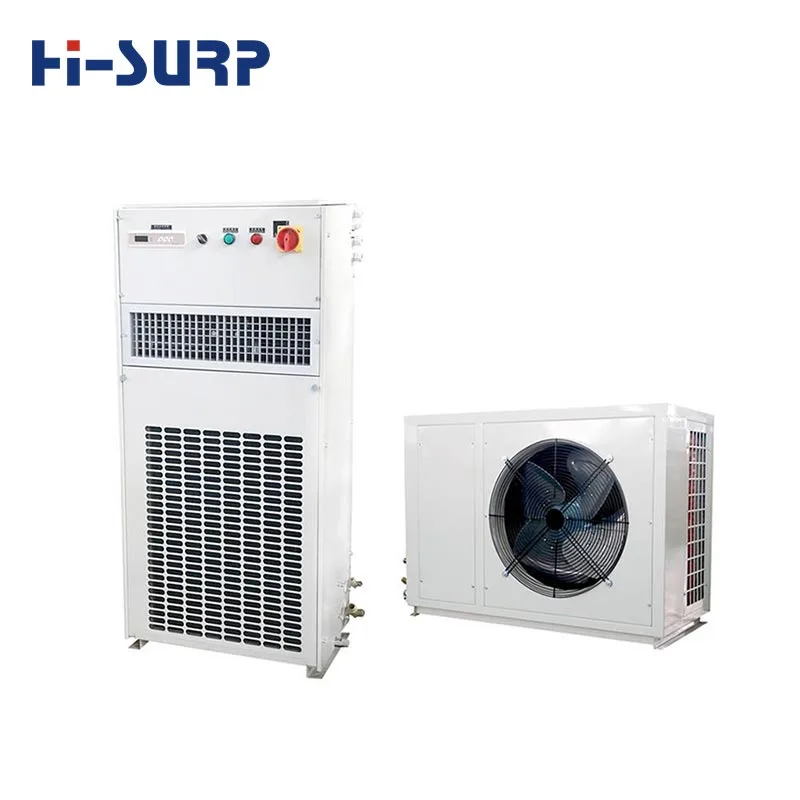

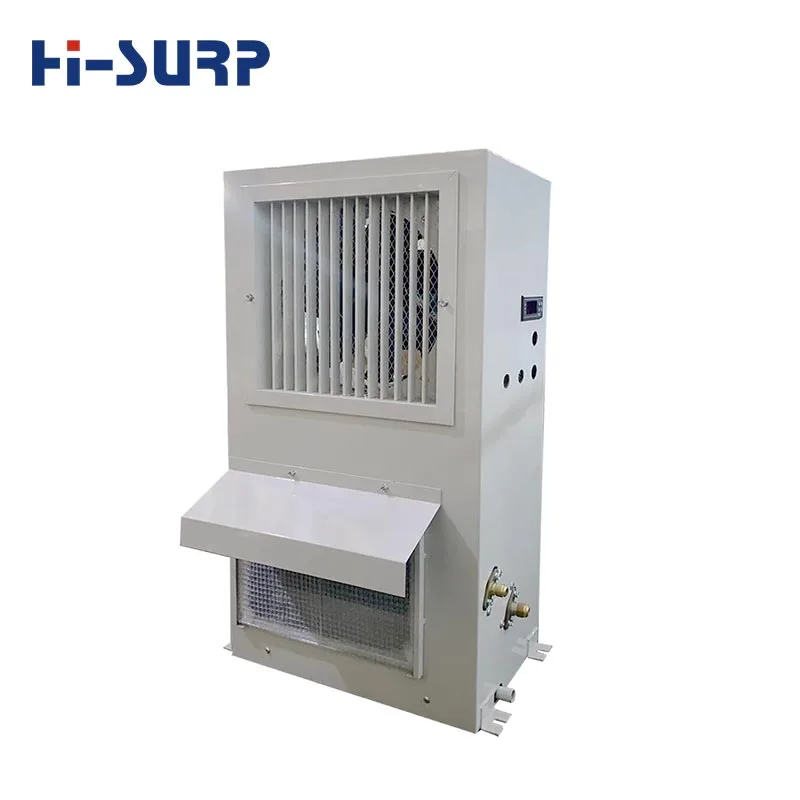

Jaotatud põrandakraanaga kliimaseadmete jaoks,HISURPon B-seeria, mis sobib kajutitele, kus on piisavalt põrandapinda.

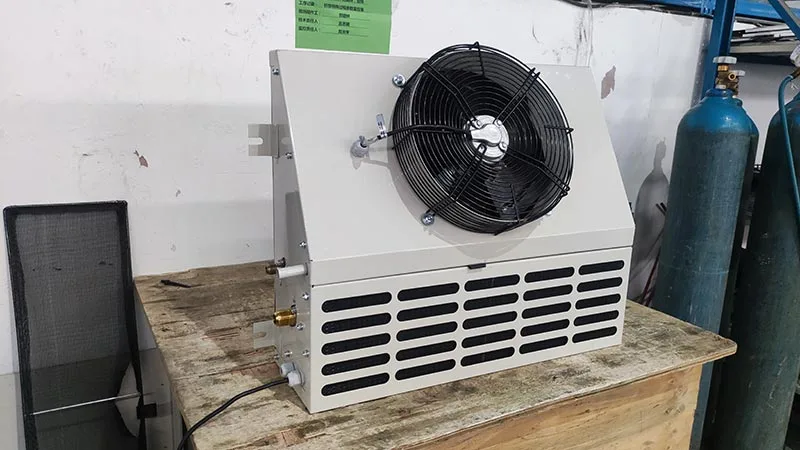

Jaotatud seinakraanaga kliimaseadmete jaoks on HISURPil BD/BG seeria, mis on välimuselt sarnane, kaldus pinna ja kompaktse suurusega. Erilist tähelepanu tuleb pöörata BG/BD paigaldamisele (tilgavannide erineva asendi tõttu; külmutusagensi aurustumine võib põhjustada kondenseerumist).

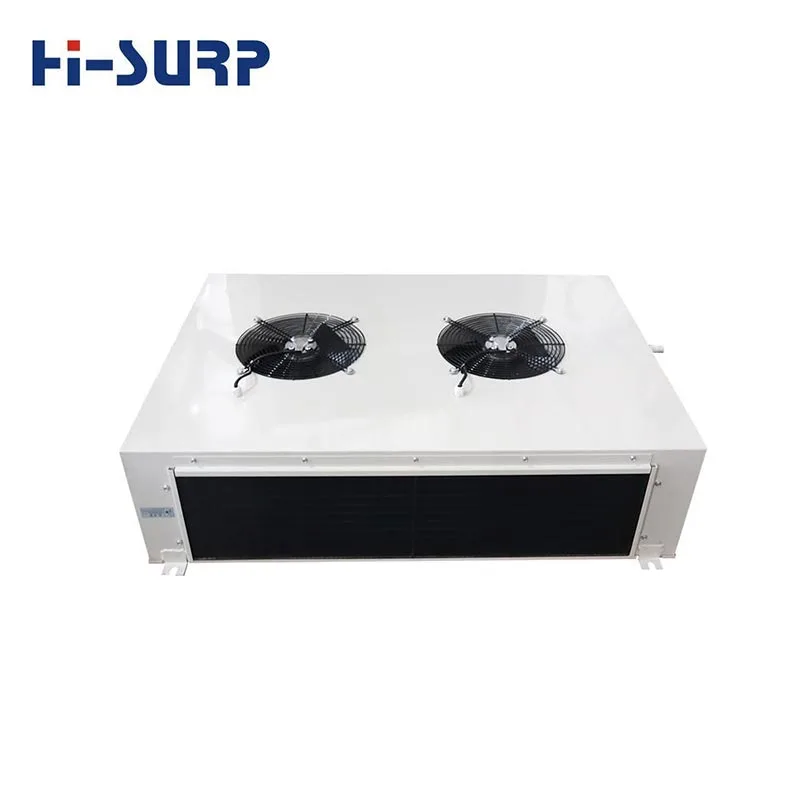

Jaotatud laekraanaga kliimaseadmete jaoks on HISURP-l BX-seeria, mis asetatakse tavaliselt lae keskele, õhu väljalaskeava allosas ja tagasivooluga esi- ja tagaküljel.

HISURP Split Crane kliimaseadmete ülevaade

Jahutusvõimsus: 4 ~ 24 kW

Küttevõimsus: 3~10kW

Külmaagens: R134a, R142b, R227ea, R515B, R236fa

Toiteallikas: AC380/400/440-3PH-50Hz/60Hz

Jahutuse töötingimus: ümbritseva õhu temperatuur: 45°C; siseruumide DB/WB on 30/24°C

Vasktorud: vaja

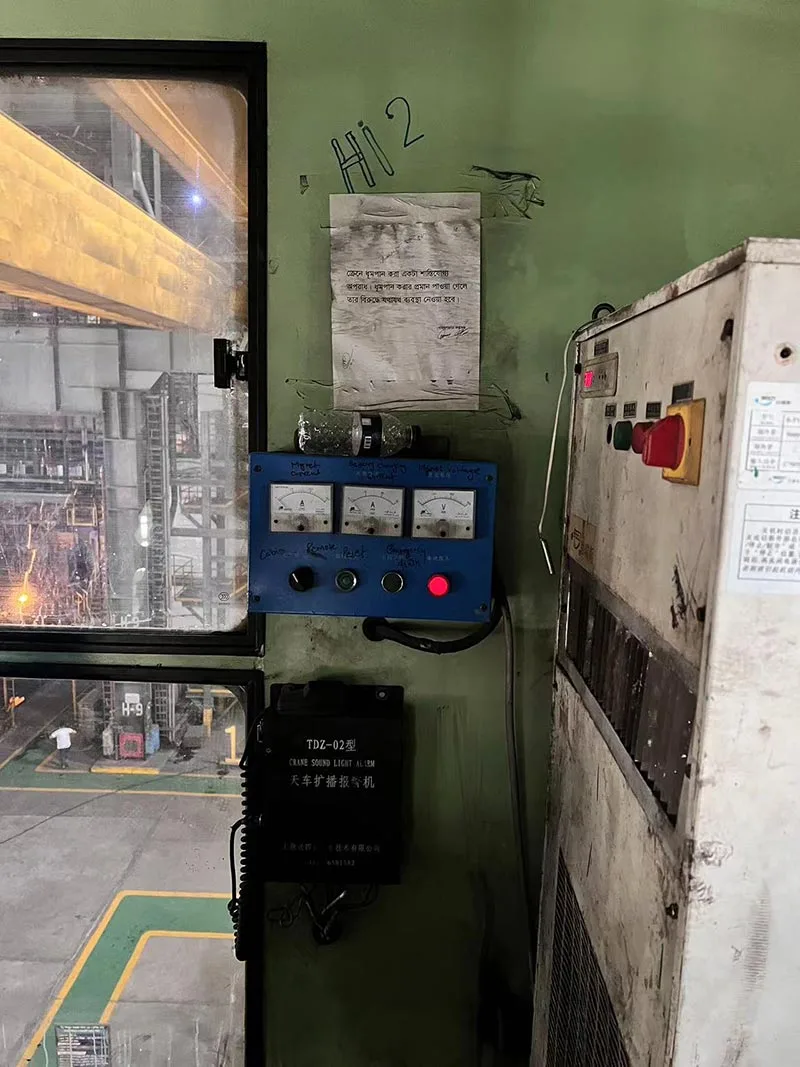

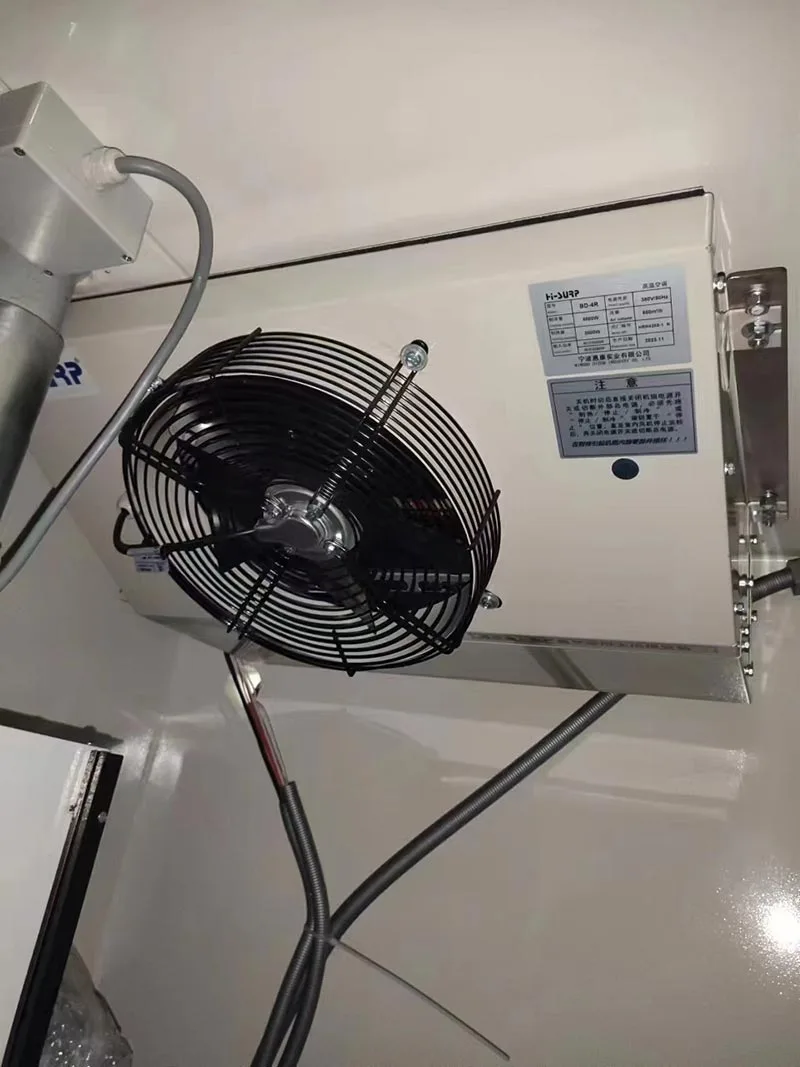

Kuidas paigaldada HISURP Split Crane kliimaseadmeid?

A.  Kinnitage, kas paigaldusasend hõlbustab vasktorude ja elektrijuhtmete ühendamist;

B.  Tagage vundamendi tasane, horisontaalsus ja piisav tugevus ning ühendage välisseade kinnitusjalgadega 4-M12 poltide, mutrite ja vedruseibidega;

C.  Siseseade kukub kergesti alla, kuna see on kõrge ja õhuke, mistõttu tuleb see seadme integreeritud kinnituskoha kaudu kindlalt ühendada juhikabiini tagapaneeliga.

D.  Seadet ei tohi paigaldada kohta, kus see satub vett, vastasel juhul võib see põhjustada elektrilöögi või lekke;

E.  Enne külmutusagensi torude paigaldamist kontrollige liideste sulgemist ja hoidke tagumine liides torude sisestamise ajal suletuna ning torude sees ei oleks tolmu ega vett;

F.  Sise- ja välisseadmed on ühendatud sulgventiilidega, mille pesad on jahutusagensi vasktorude vastavad mõõtmed Φ1/2" vedelikutoru ja Φ3/4" gaasijuhtme jaoks. Standardpikkus on 5m. Kui see peab olema piklik, peab kasutaja tellimuse esitamisel sellest eraldi märkima;

G.  Vasktorud peavad olema eriti hoolikalt paindega ühendatud juhuks, kui need muljuda. Selle toimingu jaoks on soovitatav kasutada toru painutusseadet. Painderaadius on (R) ≥70 mm. Kui torud on pragunenud või katki, ei tohi painutamist korrata;

H.  Sise- ja välistingimustes olevad torude mõlema otsa kruviühendused peavad olema kindlad ja tihedad (kruvitud). Keevitus peab olema tasane ja lekkevaba;

I. 25 kg/cm² lämmastikku süstitakse madalsurve hooldusventiili ja seebivesi kantakse ühtlaselt vasktorude ühendustele või keevisõmblustele lekke tuvastamiseks. Kui madalrõhu hooldusklapist lämmastikku ei tule, käivitatakse vaakumpumpamine. Lekke avastamisel tuleb see pärast lämmastiku eraldumist kõrvaldada ja seejärel tehakse uuesti lekke tuvastamine;

J.  Kui seadme sees ei ole vesitihendit, tuleb käänaku vesitihend asetada siseseadme väljalaskeava juurde, et kondensvee sujuvalt välja lasta. Drenaažitorud tuleb paigaldada seadme veealusest madalamale kohale;

K.  Kõik juhtmed ja kaablid peavad olema õigesti ja kindlalt ühendatud seadmega kaasas oleva juhtmestiku skemaatilise skeemi järgi ning kindlasti on keelatud kaablite kriimustamine või muljumine liiniplaadi vms vajutamisel.

L.  Toitejuhtmed sisestatakse toiteallika ja juhtliini sisendi kaudu, nagu on näidatud joonisel, ning seejärel ühendatakse klemmidega „L1, L2, L3” ja PE. Muud liinid tuleks paigaldada toiteliiniga samas suunas, nagu on kirjeldatud elektriskeemil. Kõik kaablid peavad olema trassiaukude läbimisel metallvoolikuga kaetud ja tihedalt paeltega seotud.

M.  Sobiva läbimõõduga vaskjuhtmed valitakse järgmise õhukonditsioneeri elektrijuhtmestiku tabeli järgi ja ühendatakse vastavalt seadmega kaasas olevale vooluringiskeemile.

Konditsioneeri elektrijuhtmestik

N.  Pärast torude, juhtmete ja äravoolutorude ühendamist kasutatakse paelu vasktorude, juhtmete ja drenaažitorude sidumiseks vahega 200–300 mm. Ühendustorudel peab olema hea soojusisolatsioon, kuna avatud vasktorude kõrge temperatuur võib kahjustada ühendusjuhtmeid ja äravoolutorusid.

O. Siseseadme elektriline kate ja õhuvõtuvõre peavad olema hästi paigutatud. Välisseadme paneel asetatakse tagasi. Seade elektrifitseeritakse ja testitakse jahutust (20-30 min). Kui tekib vibratsioon, leke või ebatavaline rike vms, tuleb see koheselt lahendada. Lisaks tuleb kasutajale õpetada, kuidas konditsioneeri kasutada.

P.  Kui seade on varustatud faasitõrgete ja faasikaitsetega, tuleb kontrollida, kas toiteallikas on vastavalt asjakohastele kohalikele eeskirjadele (nt riiklik elektriseadustik) õigesti ühendatud. Pinge ei tohiks olla suurem kui ±15% nimipingest;

K.  Kui seadme paigalduskohta puutub kokku kõrge temperatuuriga allikatest tulenev tõsine kiirgus, peab kasutaja asetama allikate ja seadme vahele deflektorid.

HISURP Split Crane kliimaseadmete kohandamine

* Korrosioonivastane

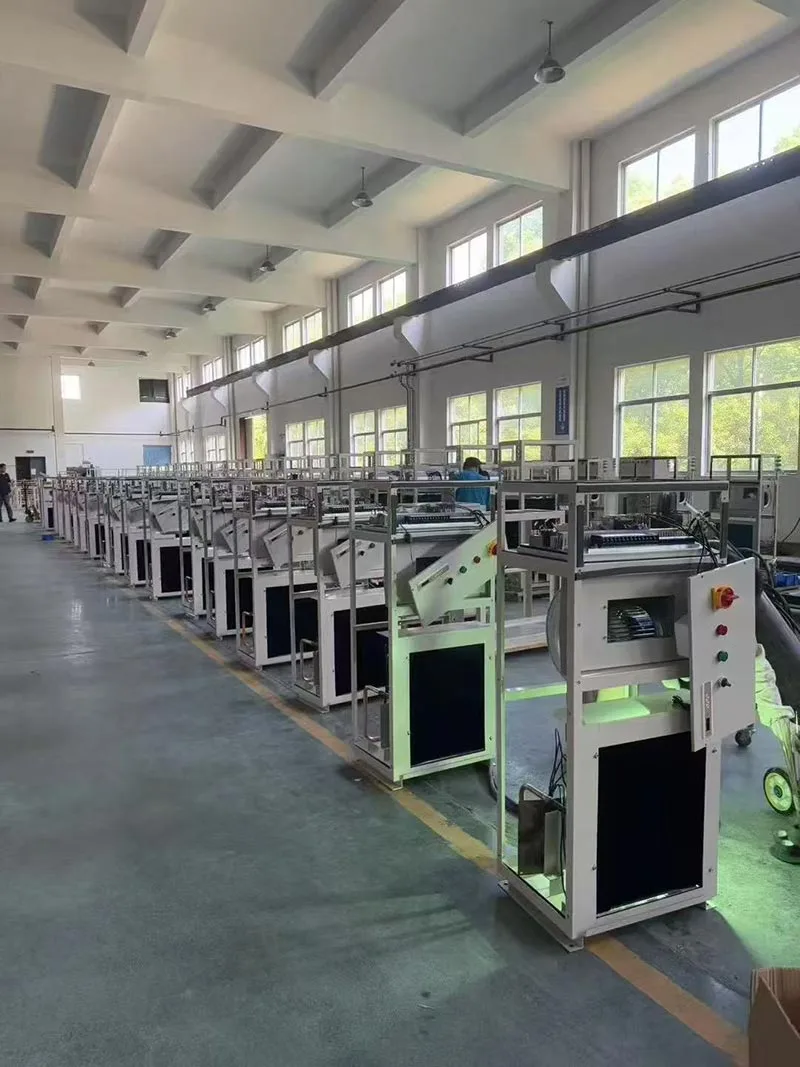

Soojusvaheti korrosioonikaitsevõimaluste hulka kuuluvad: värvimine; elektroforees;  nano-elektroforees; vasktoru alumiiniumist uimed. Alloleval pildil on kujutatud elektroforeesi skemaatiline diagramm.

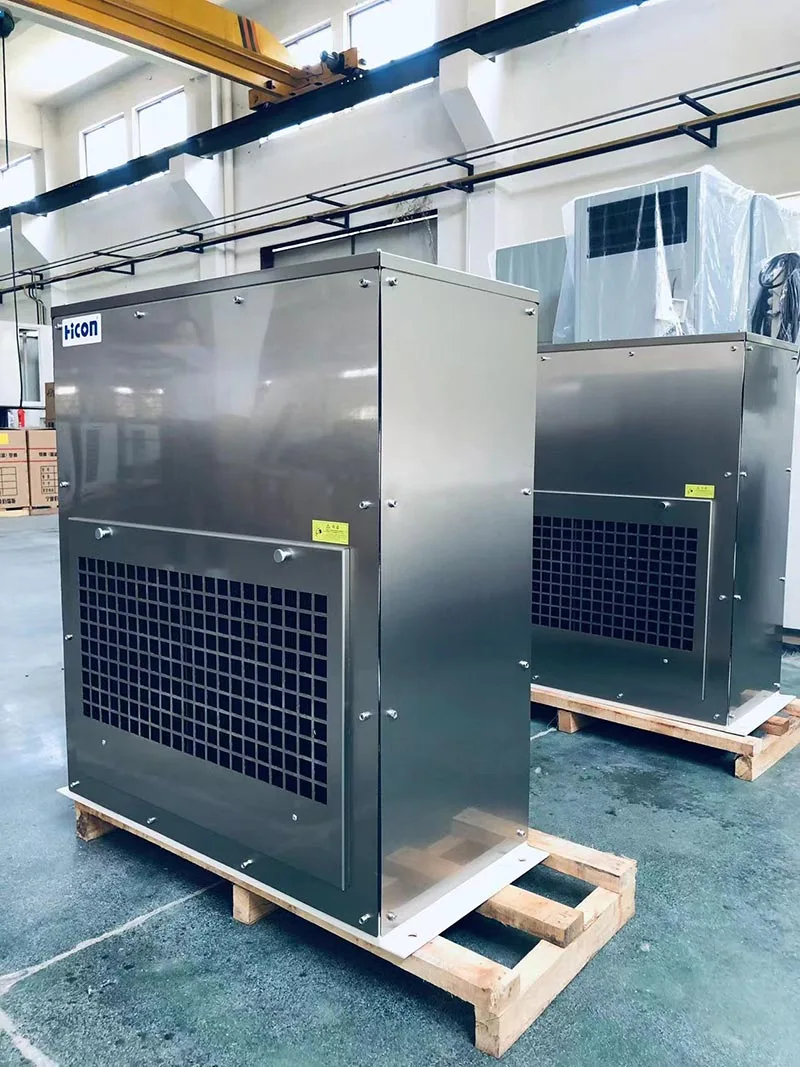

Lehtmetalli korrosioonikaitsevõimaluste hulka kuuluvad: värvimine (standard C3); galvaniseeritud lehe elektroforees + värvimine; ja roostevaba teras. Alloleval pildil on roostevaba terase skemaatiline diagramm.

*Plahvatuskindel

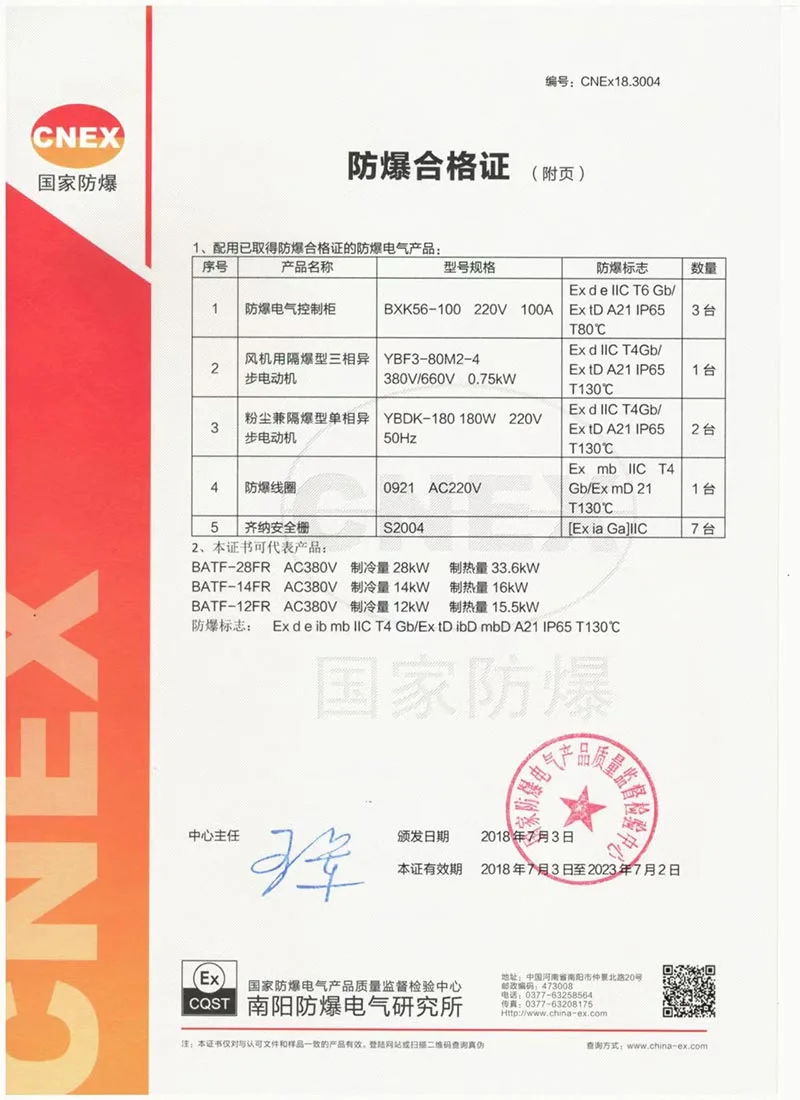

HISURP Split Crane kliimaseadmetel on CNEX sertifikaat.

BT4 sobib eelkõige 2. tsooni ohtlike gaasipiirkondade jaoks, mille maksimaalne pinnatemperatuur ei ületa 135°C (kasutatakse sagedamini).

CT4 sobib nii tsooni 1 kui ka tsooni 2 ohtlike gaasipiirkondade jaoks, ka maksimaalse pinnatemperatuuriga mitte üle 135°C.

Ja HISURP suudab neist kumbagi.
