Suure tõhususega õhukonditsioneer tööstuslikele jahutussüsteemidele

HISURP korpuse kliimaseade elektrikilpide, CNC-kappide, PLC-paneelide ja tööstuslike juhtimissüsteemide jaoks

Kui ostjad otsivad usaldusväärset paneeljahutit, esitavad nad tavaliselt samu praktilisi küsimusi: kuidas hoida elektrikilpe jahedana, ilma et tolmu sisse tooks? Kas ma peaksin valima peal või seinale paigaldatava? Kuidas valida sobiv jahutusvõimsus?

HISURPannab selgeid vastuseid tootesarjaga, mis on loodud spetsiaalselt elektrikilbi jahutamiseks, mitte üldiseks ruumi konditsioneerimiseks.

Ningbo Hicon Industry toodetud HISURP-i toetab ettevõte, millel on tööstusliku jahutuse kogemus aastast 1972 ning mis on keskendunud tööstuslikele kliimaseadmetele ja kaubanduslikele kliimaseadmetele alates 2003. aastast. 150 000 m² suurune tehas, 400+ töötajat, 123 patenti, CNAS-i globaalse klassi, partnerite ja laborite testimisruume, partnereid ja laboreid. Schneider, Toyota, COFCO, Novenco ja Toray.

Kabineti kliimaseadet nimetatakse tavaliselt ka paneeljahutiks, korpuse õhukonditsioneeriks või elektrikilbi jahutusseadmeks. Selle eesmärk on lihtne, kuid kriitiline: see eemaldab soojuse suletud elektrikilpidest, hoides samal ajal tolmu, õliudu, niiske õhu ja söövitavad saasteained tundlikust elektroonikast eemal. PLC-de, servoajamite, inverterite, lülitijuhtseadmete, CNC-kontrollerite, telekommunikatsiooniseadmete ja täppisinstrumentide puhul pole see erinevus väike. See mõjutab otseselt tööaega, töökindlust ja kasutusiga.

Miks on elektrikilpide jaoks vaja spetsiaalset õhukonditsioneeri?

Traditsioonilistest jahutusmeetoditest, nagu väljatõmbeventilaatorid või loomulik ventilatsioon, sageli enam ei piisa. Kaasaegsed elektrikilbid sisaldavad kompaktseid suure tihedusega elektroonilisi komponente, mis toodavad märkimisväärset soojust. Samal ajal võib tehaseõhk sisaldada tolmu, kiude, õliauru või niiskust. Kui ventileerite kappi lihtsalt välisõhuga, võite soojust vähendada ainult ajutiselt, lisades samal ajal elektroonikat kahjustavaid saasteaineid.

Seetõttu keskendub HISURP jahutamisele + tolmukaitsele + niiskuse eemaldamisele ühes kompaktses lahenduses.

Kuidas HISURP-paneeliga kliimaseade töötab?

HISURP kasutab faasimuutusega külmutuspõhimõtet. Kompressor väljastab kõrge temperatuuriga kõrgsurvega külmaaine kondensaatorisse, kus see jahutatakse vedelaks külmaaineks. Pärast drosseldamist siseneb külmutusagens aurustisse ja neelab soojuse elektrikilbi sees olevast kuumast õhust. Seejärel aurustub külmutusagens tagasi gaasiks ja naaseb kompressorisse, korrates tsüklit pidevalt.

Põhilised eelised

1. Täpne temperatuuri juhtimine korpuse stabiilseks tööks

Kasutajad saavad seadistada elektrikilbi töötemperatuuri vastavalt tegelikele rakendusvajadustele. Standardne temperatuuri reguleerimise vahemik on +20°C kuni +38°C. Olenevalt mudelist ja projekti nõudest saab rakendada mehaanilist juhtimist või LED-ekraaniga mikroarvuti juhtimist.

2. Jahutus ja niiskuse eemaldamine ühes seadmes

Paljud elektririkked ei ole põhjustatud mitte ainult kuumusest, vaid ka kuumuse ja niiskuse koosmõjust. HISURP seadmed pakuvad niiskust eemaldavat jahutust, aidates hoida kapis sobivamat niiskust ja temperatuuri ning vähendades kondensaadi ja korrosiooni ohtu.

3. Suletud struktuur aitab blokeerida tolmu sissepääsu

Korralikult sobitatud seinale paigaldatav kappi õhukonditsioneer või ülemise korpusega õhukonditsioneer töötab suletud elektrikilbiga, nii et siseõhk jääb töökoja tolmust, kiududest, õliudust ja õhus leiduvatest osakestest isoleerituks.

4. Kiire ja ühtlane õhuvoolu ringlus

Seade kasutab kvaliteetset välisrootoriga tsentrifugaalventilaatorit, millel on kompaktne struktuur, suur õhuvool, kõrge staatiline rõhk, madal vibratsioon ja madal müratase. See aitab korpust kiiresti jahutada ja vähendada kuumi kohti PLC-de, VFD-de, servoajamite ja toitemoodulite ümber.

5. Tõhus rootorkompressor

HISURP kasutab täielikult suletud rootorkompressorit, millel on kõrge energiatõhusus ja madal energiatarve. Tänu sisseehitatud vibratsiooni vähendamise meetmetele töötab seade sujuvalt ja vaikselt, mis on täppisjuhtimise keskkondades väärtuslik.

6. Kõrge efektiivsusega soojusvaheti

Soojusvaheti kasutab sisekeermega vasktoru alumiiniumribidega, parandades soojusülekande jõudlust ja süsteemi EER-i, toetades samal ajal stabiilset pikaajalist tööd.

7. Standardne primaarfilter kondensaatori poolel

Kondensaatori poolel asuv primaarfilter aitab vältida tolmu, õli ja prahi sattumist soojusvahetisse või ventilaatorisse, parandades süsteemi üldist stabiilsust ja pikendades kasutusiga.

8. Reguleeritav külma õhu väljalaske suund

Külma õhu väljalaskeava on varustatud deflektoriga, nii et väljalaske suunda saab reguleerida, mis aitab optimeerida õhuvoolu jaotust ja muudab kapi temperatuuri ühtlasemaks.

9. Paindlik paigaldus ja mugav hooldus

Seade on kompaktne, kerge, hõlpsasti paigaldatav ja mugav hooldada. Pärast paigaldamist ja toiteühendust võib see enamikus standardrakendustes töötada ilma keerulise kasutuselevõtuta.

Pealt või seinale paigaldatav: kumba peaksite valima?

See on üks olulisemaid ostja küsimusi ning see mõjutab otseselt paigaldamise tõhusust ja õhuvoolu jõudlust.

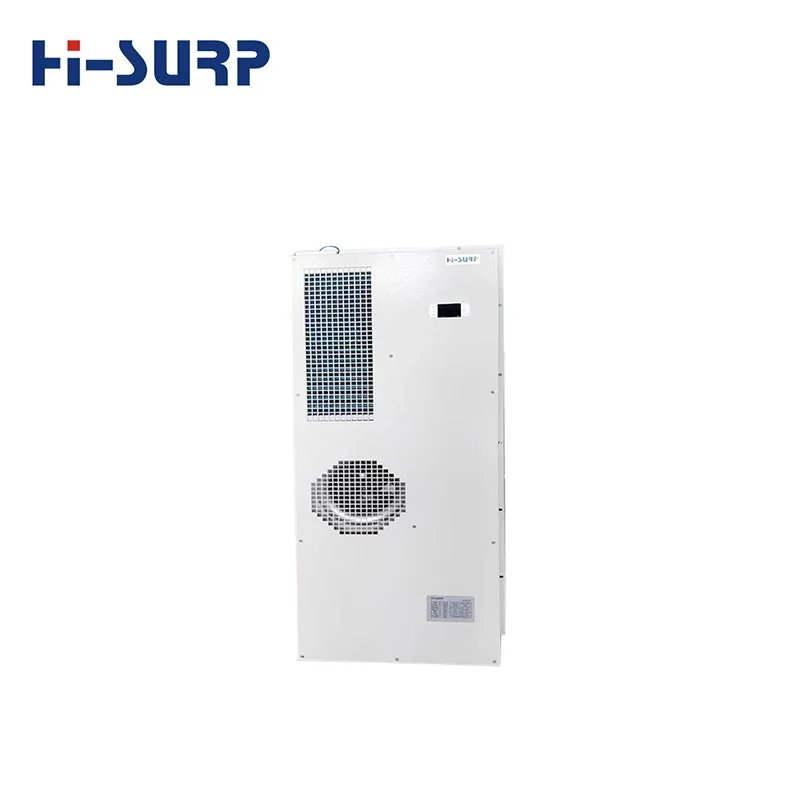

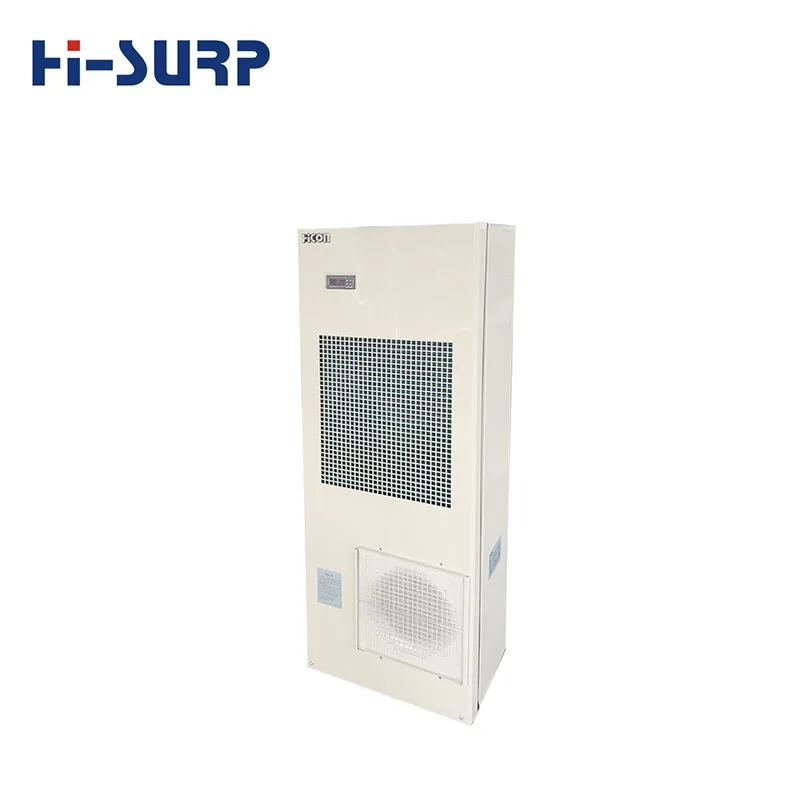

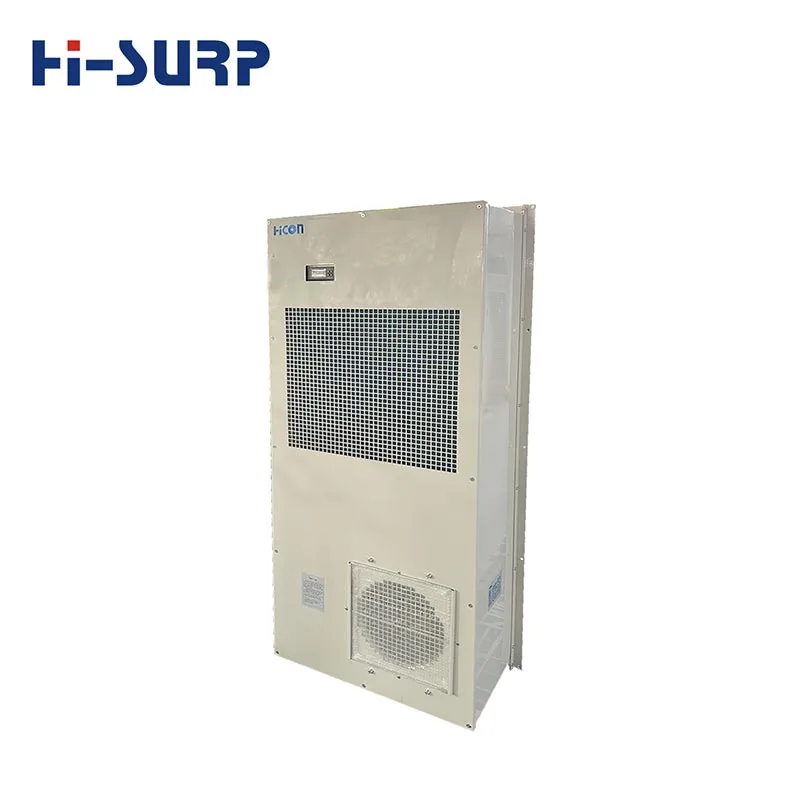

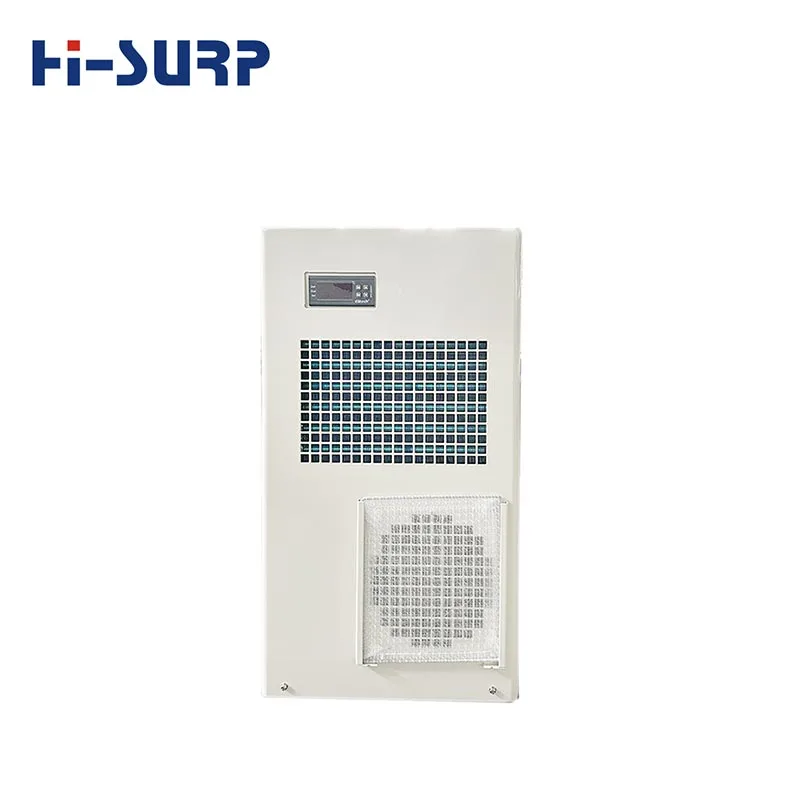

Seinale paigaldatav õhukonditsioneer on paigaldatud elektrikilbi külgseinale. See on kõige laialdasemalt kasutatav formaat, kuna see on hoolduseks kergesti ligipääsetav ja sobib paljudele üldotstarbelistele juhtkappidele.

Seinale kinnitatavate mudelite tüüpilised jahutusvõimsused:

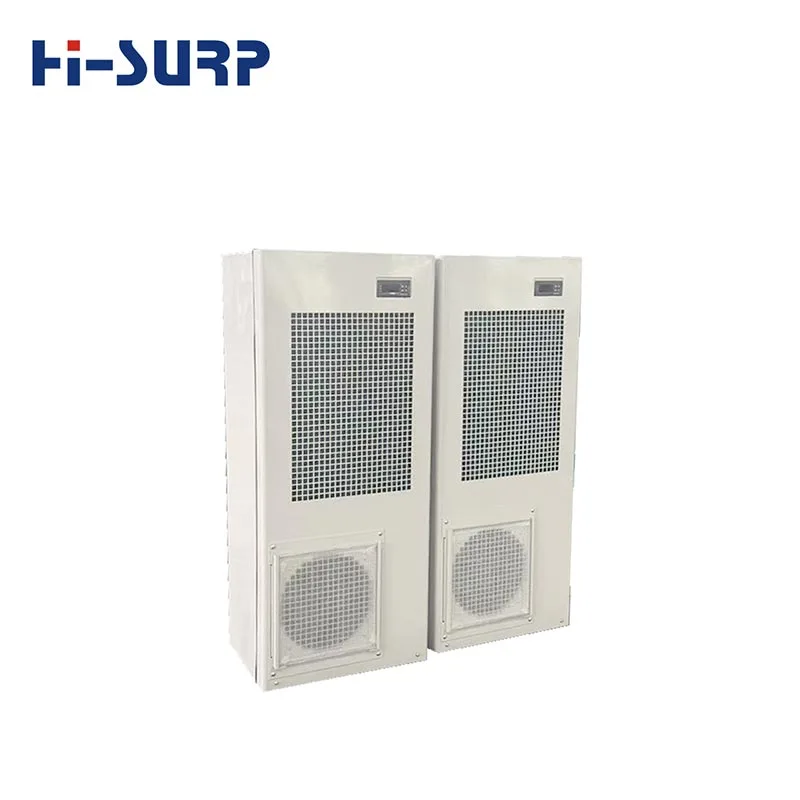

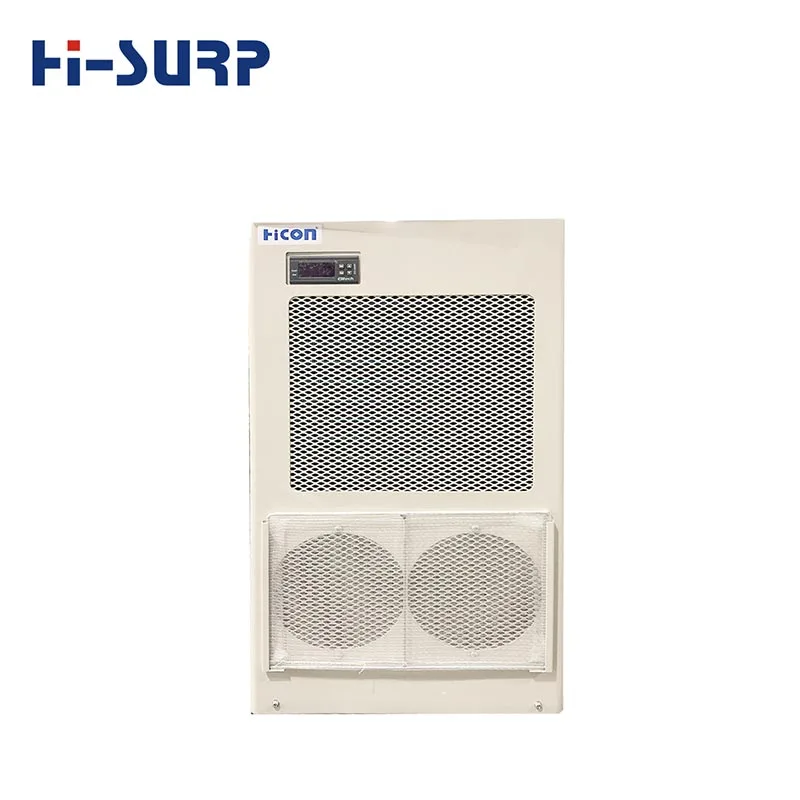

300W, 600W, 1000W, 1500W, 2000W, 2500W, 3500W, 4000W

Parim:

- CNC masina juhtkapid

- automaatikaliinide juhtkapid

- telekommunikatsiooniseadmete kapid

- inverter ja servo juhtkapid

- külgmise paigaldusruumiga moderniseerimisprojektid

Uksele paigaldatav / poolsisseehitatud tüüp

See on küljele paigaldatud versioon, mis on osaliselt kappi manustatud, et parandada välimust või ruumi kontrolli.

Tüüpilised võimsused:

600W, 1000W, 1500W, 2000W, 2500W

Parim:

- kompaktsed jooned, mille välisprojektsiooni tuleb vähendada

- OEM-seadmed puhtama integreeritud kapikujundusega

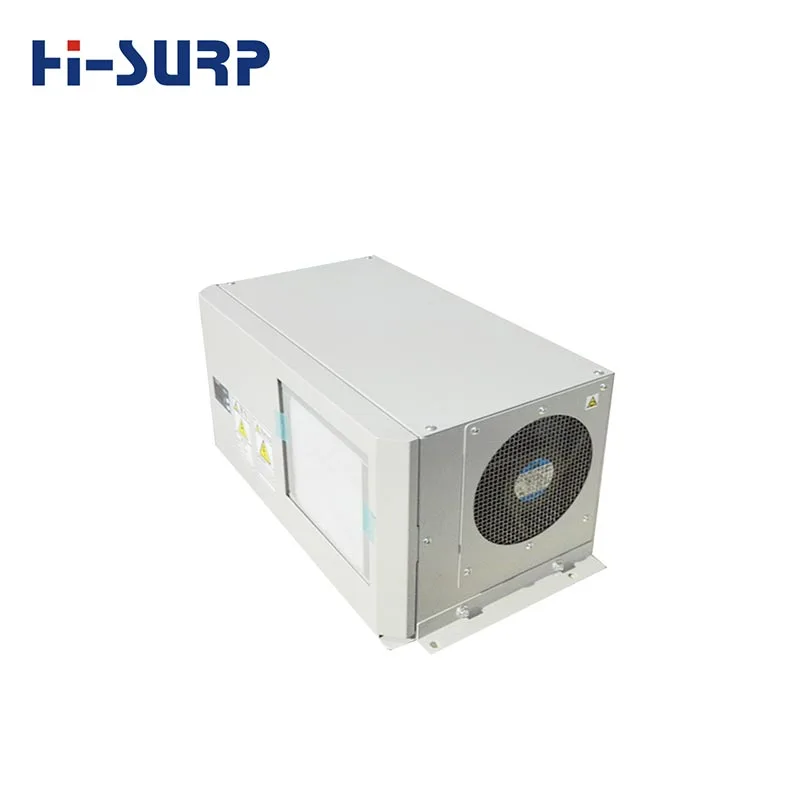

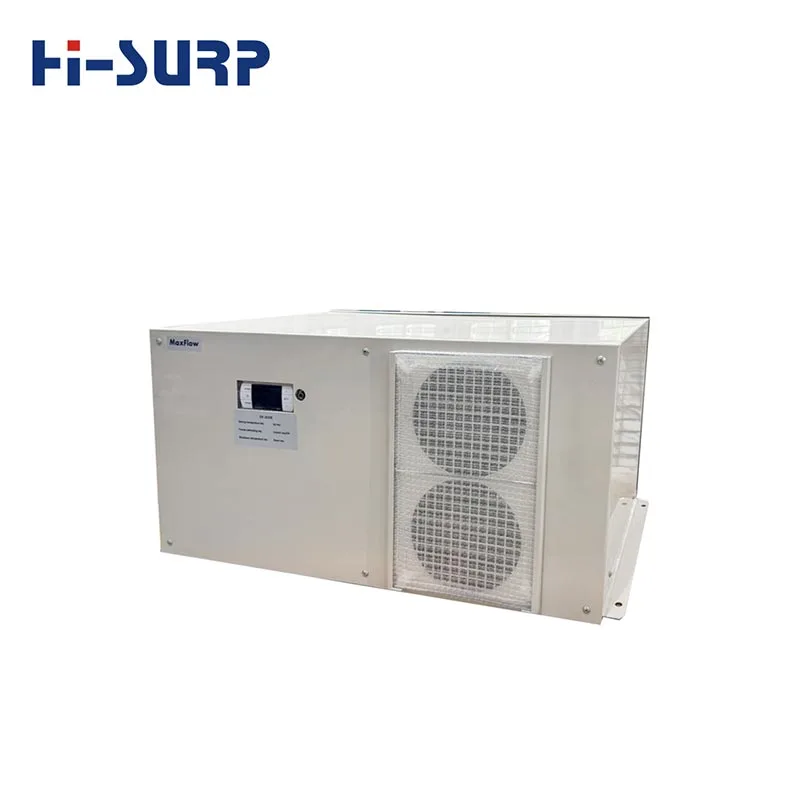

Ülaosasse paigaldatav õhukonditsioneer

Kapi ülaosale paigaldatakse õhukonditsioneer, mis on eriti kasulik, kui külgmised ruumid on piiratud või külguksed peavad jääma vabaks.

Tüüpilised jahutusvõimsused:

1000W, 1500W

Parim:

- kitsad paigalduskäigud

- piiratud küljevahega tööpingid

- kapid, mis vajavad ülalt alla õhuvarustust

Kuidas valida õige õhukonditsioneer?

1. Soojuskoormus kapis

Arvutage ajamite, PLC-de, toiteallikate, trafode, releede ja muu elektroonika poolt eralduv kogusoojus. Alaväärtustamine põhjustab halva jahutuse; ülemõõt võib suurendada kulusid ja suurendada kondenseerumisohtu.

2. Kapi mõõdud ja tihendusseisund

Kabineti õhukonditsioneer töötab kõige paremini suhteliselt suletud korpusega. Õhuleke vähendab jahutuse efektiivsust ja võib lubada niiske või tolmuse õhu sisenemist.

3. Ümbritsev temperatuur ja saastatuse tase

Kui koht on kuum, tolmune, õline, niiske või söövitav, on suletud jahutuslahendus palju sobivam kui ventilaator.

4. Paigaldusasend

Otsustage varakult, kas teie projekt vajab peal või seinale paigaldatavat, lähtudes kapi disainist ja hooldusest.

5. Drenaažiseisund ja kontrollinõue

Kui äravoolutorustikku pole, kaaluge veepaagiga mudelit. Kui projekt vajab täpsemat kuvamist ja juhtimist, küsige mikroarvuti juhtimise ja LED-ekraani võimalusi.

Kuidas arvutada kapi jahutusvõimsust

1. Arvutage korpuse pindala A = 2 × (pikkus × kõrgus + laius × kõrgus + pikkus × laius), et määrata kapi pindala.

2. Arvutage temperatuuri erinevus ΔT = välistemperatuur miinus sisemine sihttemperatuur, et määrata sisemise ja välise temperatuuri erinevus.

3. Arvutage soojusülekanne läbi kasti seina: Qs = 5,5 × A × ΔT, saadakse soojusülekande kiirus.

4. Kliimaseadme jahutusvõimsus Qo = 1,2 × (Qs + sisemine soojuse tootmine Qi), mis määrab vajaliku jahutusvõimsuse.

Korpuse kliimaseadme ülevaate tehnilised andmed

Miks HISURP?

Meie tootmise tugevus:

HISURP on spetsialiseerunud tööstuslike kliimaseadmete tootja, kellel on:

- Tööstusliku jahutuse kogemus aastast 1972

- Alates 2003. aastast keskenduge tööstuslikele ja kaubanduslikele kliimaseadmetele

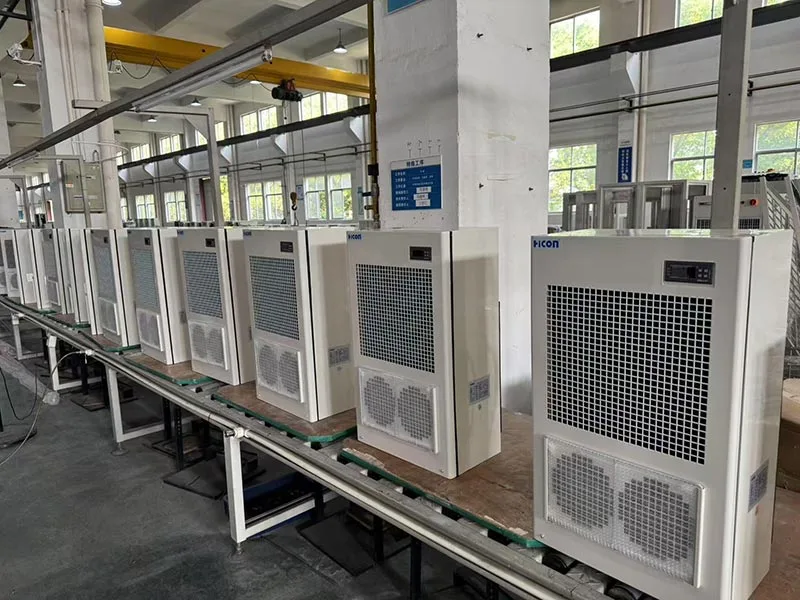

- 150 000 m² tootmistsehh

- 400+ töötajat

- 123 patenti

- CNAS rahvusliku klassi laborid ja katseruumid

- Imporditud tootmisrajatised ja küpsed kvaliteedikontrollisüsteemid

- Sertifikaadid, sealhulgas ISO9001, ISO14001, ISO45001, CE, UL, CB ja palju muud

Rikkalikud ekspordikogemused, õhukonditsioneerid eksporditakse praegu: Saudi Araabiasse, Kreekasse, Mehhikosse, Katari, Serbiasse jne.

-Ebastandardne kohandamine erinevate stsenaariumide jaoks: kolmefaasilisi 460 V ja 48 V alalisvoolu toiteallika mudeleid on hulgi eksporditud Kreekasse ja Saudi Araabiasse, kohandades neid erinevate võrgu spetsifikatsioonidega, et vastata piirkondlikele nõuetele.

Roostevabast terasest korpus, kõrge temperatuuriga 60 °C välistemperatuuriga mudelid, mis on spetsiaalselt loodud Lähis-Ida fotogalvaaniliste inverterkappide jaoks; RS485 liidestega mudelid toetavad Modbusi temperatuuri-, voolu- ja veakoodide kauglugemist, võimaldades integreerida hostarvutite kaudu tsentraliseeritud seiresüsteemidesse.

Tehniline koostöö Jaapani spetsialistidega

Kapi jahutusliin on välja töötatud koostöös Jaapani ettevõtetega, sealhulgas KOUWAKOUGYO ja Apiste. See lisab väärtust ostjatele, kes hoolivad stabiilsest disainiloogikast, tõestatud korpuse jahutuskogemusest ja toote küpsusest.

Kohandamise võimalus

HISURP saab toetada:

- kohandatud parameetrid

- erinevad välimuse ja värvi nõuded

- keskkonnasõbralikud külmutusagensi võimalused

- vajaduse korral fikseeritud sagedusega või muutuva sagedusega lahendused

- OEM- ja projektipõhine kohandamine

See on eriti kasulik masinaehitajatele, juhtkilpide tootjatele ja välismaistele edasimüüjatele.

Tüüpilised rakendusvaldkonnad

HISURP paneelkliimaseadmed sobivad paljudele sektoritele:

- CNC tööpingid

- plastist masinad

- telekommunikatsioon

- toidumasinad

- tekstiilivarustus

- puidutöötlemismasinad

- metallurgia

- tubaka tootmisliinid

- VFD juhtkapid

- PLC kapid

- servo juhtimissüsteemid

- lülituskapid ja mõõteriistade korpused

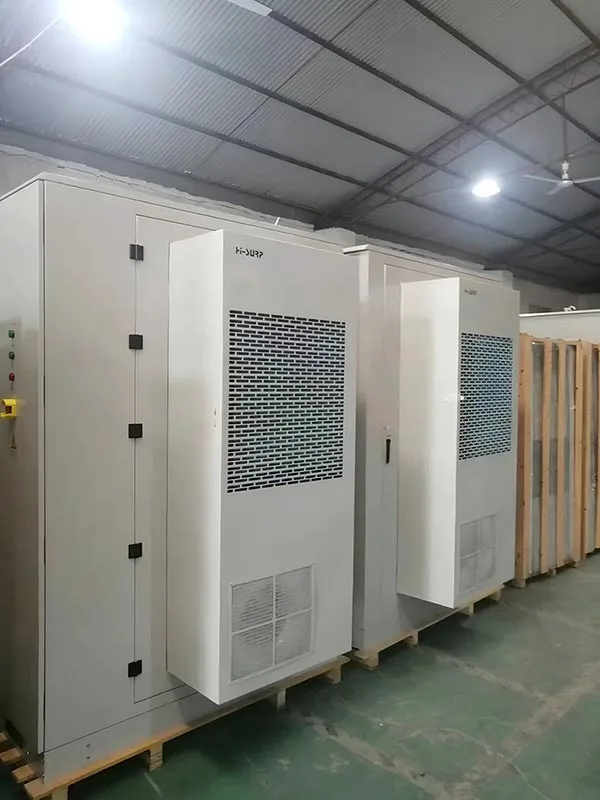

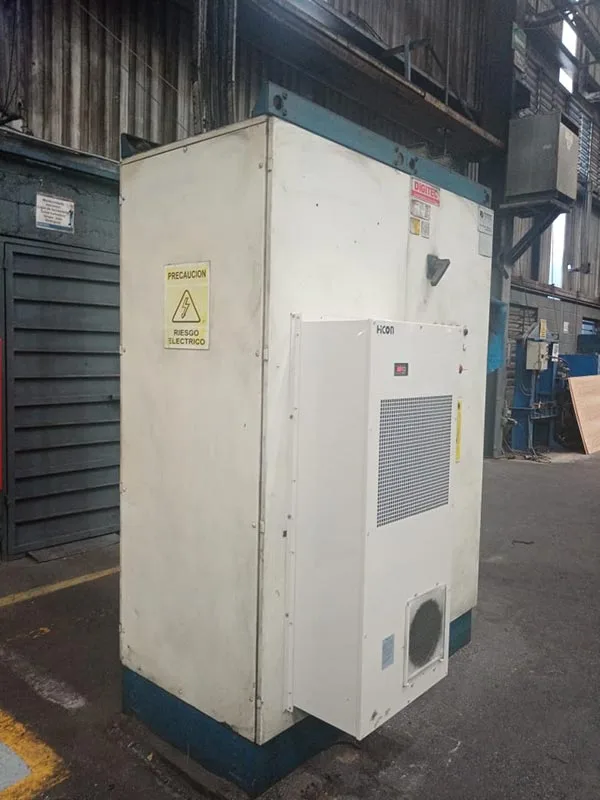

Paigaldusstseen
