EVI õhkjahutusega soojuspump
  • EVI õhkjahutusega soojuspumpEVI õhkjahutusega soojuspump

EVI õhkjahutusega soojuspump

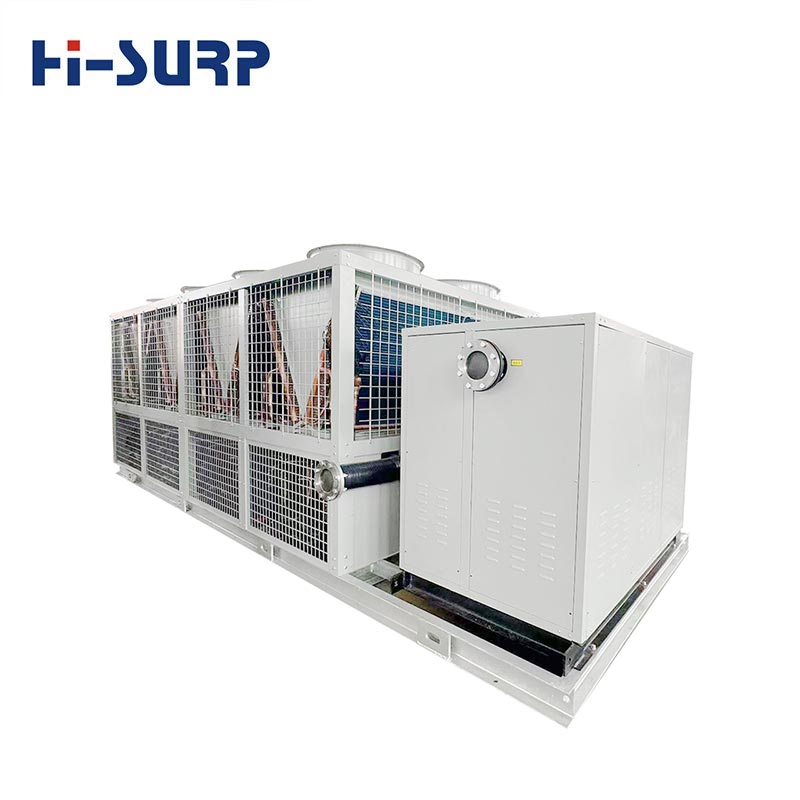

Hisurp EVI õhkjahutusega soojuspump on suure jõudlusega ja kõrge kvaliteediga seade, mis kasutab täiustatud auru sissepritse (EVI) tehnoloogiat, mis põhineb traditsioonilistel õhkjahutusega jahutitel/soojuspumpadel. See sobib eriti hästi madala temperatuuriga keskkondades (nt põhjapiirkonnad, külm kliima või protsesside kütmise stsenaariumid) kõrgete küttevõimsusega projektide jaoks.

Mis on EVI

EVI (täiustatud auru sissepritse) EVI õhkjahutusega soojuspumba jaoks on tehnoloogia, mis täiustab kompressorit jõudlus gaasi vahepealse sissepritse (elektro-sissepritse) kaudu. Selle põhiprintsiip on:

  • Kompressori kokkusurumisprotsessi ajal töödeldakse osa külmutusagensi auru, mida töötleb vaheaine soojusvaheti, võetakse kasutusele;
  • See suurendab kompressori tühjendusmassi voolukiirust ja entalpiat;
  • parandades seeläbi oluliselt madala temperatuuriga küttevõimsust ja süsteemi efektiivsust.

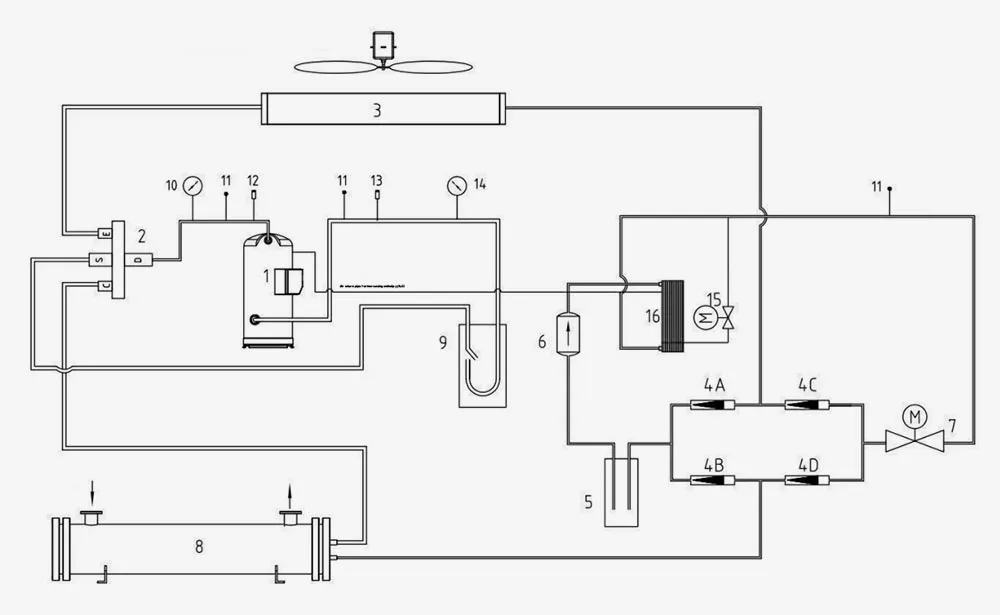

Kuidas EVI õhkjahutusega soojuspump töötab

  • 1. Kerimiskompressor
  • 2. Neljakäiguline klapp
  • 3. Õhupoolne soojusvaheti
  • 4. Tagasilöögiklapp
  • 5. Kõrgsurve vedelikumahuti
  • 6. Kuivfilter
  • 7. Elektrooniline paisuventiil
  • 8. Korpuse ja toru soojusvaheti
  • 9. Gaasi-vedeliku eraldaja
  • 10. Kõrgsurvemõõtur (välja jäetud)
  • 11. Töötle nõelventiil
  • 12. Kõrgsurvelüliti
  • 13. Madalrõhu lüliti
  • 14. Madalrõhumõõtur (välja jäetud)
  • 15. Entalpiat suurendav elektrooniline paisuventiil
  • 16. Gaasi suurendav entalpiat suurendav ökonomaiser


Märkus. Topeltjoon on jahutustsükkel, üks rida on joa entalpia suurendamise tsükkel

How does EVI Air Cooled Heat Pump work

Vastupidava EVI õhkjahutusega soojuspumba kütmise ajal on külmutusagensi ringlustee: kompressor 1 → neljakäiguline ventiil 2 → kesta ja toru soojusvaheti 9 → tagasilöögiklapp 4B → kõrgsurve vedelikumahuti 5 → kuiv filter 6 → elektrooniline paisuventiil 7 → tagasilöögiklapp 4C → õhupoolne soojusvaheti 3 → neljakäiguline klapp 2 → gaas-vedelik eraldaja 9 → kompressor 1

Joa entalpia suurendamise ahel on järgmine: plaatsoojusvaheti väljalaskeava → entalpia suurendamise elektrooniline paisumine klapp → plaat soojusvaheti → amortisaator → kompressor

See diagramm on üks süsteem ja teine ​​süsteem on selle süsteemiga kooskõlas.

Omadused

Strong Heating Capacity at Low Temperatures

Tugev küttevõimsus madalatel temperatuuridel

Tavaliste õhkjahutusega soojuspumpade jõudlus langeb oluliselt alla -5 ℃.
Täiustatud EVI õhkjahutusega soojuspumbad võivad stabiilselt töötada ümbritseva õhu temperatuuril -20 ℃ või isegi madalamal.

Significantly Improved Heating Capacity

Oluliselt paranenud küttevõimsus

Madala temperatuuriga tingimustes suureneb küttevõimsus 20–40%.

Higher Energy Efficiency

Kõrgem energiatõhusus

Täiustatud COP ja väiksem tööenergiatarve.

Safer Compressor Operation

Kompressori ohutum töö

Tõhusalt alandatud heitgaasi temperatuur, minimeerides ülekuumenemise riski.

Ettevalmistus enne paigaldamist

1. Paigalduskohta transportimisel tuleb EVI õhkjahutusega soojuspumpa hoolikalt kontrollida kõigi esemete pakendiloendi järgi. Kahjustuste või osade puudujääkide korral tuleb sellest koheselt teavitada Hisurpi tehast.
2. Kasutaja peab tagama mittedeformeeruva jäiga vundamendi või betoonaluse. Vundament peaks olema tasane ja taluma EVI õhkjahutusega soojuspumba enda raskust: kogu seadme puhul saab selle asetada otse kandetalale vastavalt joonisele (vt lisa I).
3. EVI õhkjahutusega soojuspumba saab paigutada hästi ventileeritavasse kohta, näiteks katusele, rõdule või mis tahes mugavasse paigalduskohta kliimaseadmete lähedusse. Seadme ümber peaks olema piisavalt ventilatsiooniruumi ning seadme esi- ja tagaküljel, vasakul ja paremal ei tohiks olla vähem kui 1,5 meetrit ruumi. 5 meetri raadiuses õhu väljalaskeavast ei tohiks olla takistusi, mis takistavad väljapuhuvat õhuvoolu. Seadme ja seadme õhu sisselaskepinna vaheline kaugus ei tohi olla väiksem kui 3 meetrit, et vältida iga seadme vastastikust häiret ja mõjutada seadme normaalset toimimist (vt lisa II).
4. EVI õhkjahutusega soojuspumba ja seadme enda ühendustorud tuleb ette valmistada vastavalt kohalikele HVAC standarditele.

Projekti juhtumid

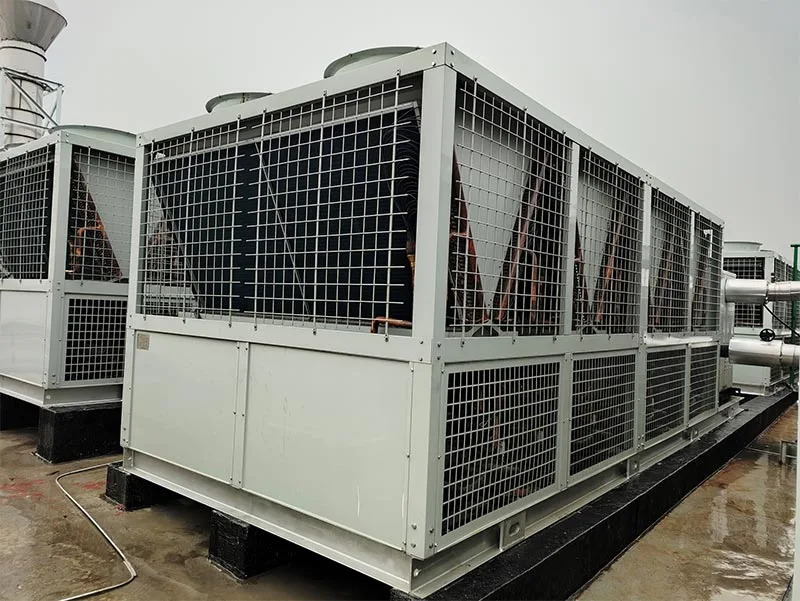

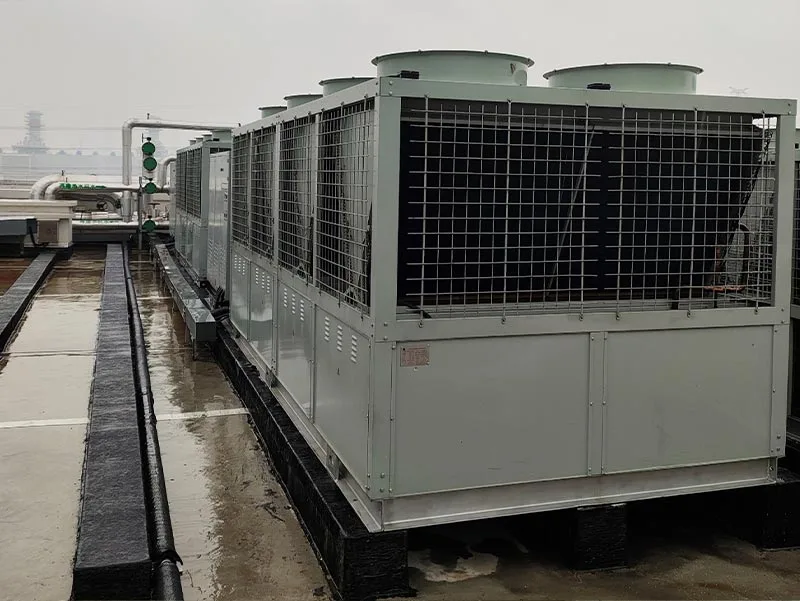

EVI õhkjahutusega soojuspumbad paigaldatakse katusele.

Project CasesProject Cases
: EVI õhkjahutusega soojuspump
